【主要技術參數】

產品商標

楚勝牌

公告批次

383

產品名稱

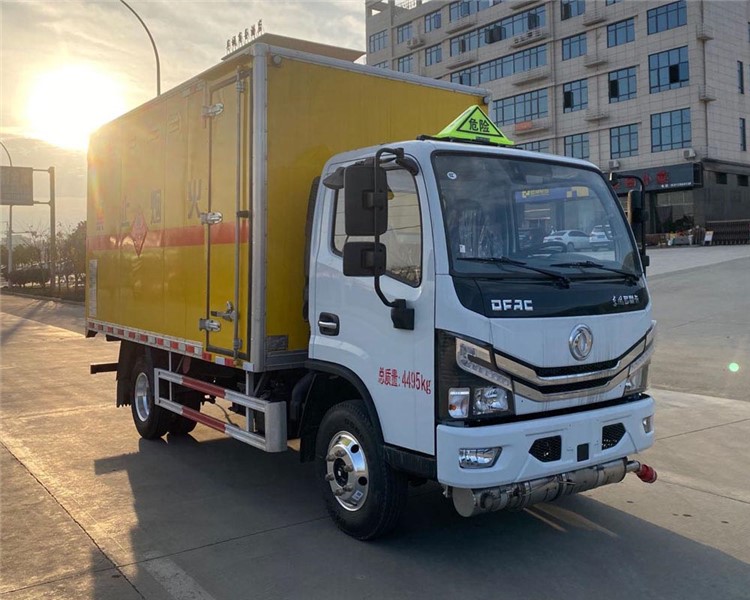

CSC5041XRQ6型易燃氣體廂式運輸車

產品號

CBS38370309

總質量(Kg)

4495

罐體容積(m3)

額定載質量(Kg)

995,745,930,680

外形尺寸(mm)

5995×2180,2150×3070,2870

整備質量(Kg)

3370,3620

貨廂尺寸(mm)

4100×2050,2000×2000,1800

額定載客(人)

準拖掛車總質量(Kg)

駕駛室準乘人數

2,3

載質量利用系數

接近角/離去角(°)

27/14

前懸/后懸(mm)

1055/1632

鋼板彈簧片數

6/6+5,3/3+3,2/3+2,5/7+3,3/6+5,3/3+2,2/2,6/5+2

轉向形式

方向盤

軸數

2

軸距(mm)

3308

輪胎數

6

輪胎規格

7.00R16 10PR,7.00R16LT 8PR,6.50R16LT 10PR

前輪距(mm)

1525,1519,1605

后輪距(mm)

1498,1516,1586,1670,1458,1650

軸荷(Kg)

1600/2895

最高車速(Km/h)

80

其它

1、該車適用于運輸危險品,運輸具有獨立容器(瓶)包裝的物品.廂體頂部封閉不可開啟。運送危險物品類項號:2.1,2.2。2、側、后防護材料均為Q235,側防護螺栓連接,后防護焊接,截面尺寸(mm)100×50,下邊緣離地高420mm。3、該車僅采用3308mm軸距改裝。隨底盤選裝前面罩,前保險杠,前組合燈具及后視鏡。僅選用排氣管前置、限速裝置(限速80km/h)、前輪盤式制動及子午線輪胎的底盤,轉向輪安裝爆胎應急防護裝置。安裝帶有衛星定位功能的行駛記錄儀。ABS型號/生產廠家:ABS/ASR-24V-4S/4M/襄陽東風隆誠機械有限責任公司。采用的發動機與油耗值(L/100Km)對應關系為:YCY24140-60/11.3,CA4DB1-11E6/11.4,Q23-115E60/11.2,CA4DB1-13E6/11.3,D20TCIF1/11.3,D20TCIF11/11.3。4、廂體側面選裝開門型式及位置,選裝不帶側開門,選裝瓦楞板結構,廂體側面板選裝開百葉窗,選裝ETC。選裝后尾板,選裝后尾板時,后防護螺栓連接,截面尺寸φ100mm,下邊緣離地高420mm,尾板收起狀態水平長度為280mm,尾板質量為350kg。選裝燃油箱,電瓶,尿素罐,儲氣筒左右安裝位置。整備質量包括備胎、滅火器、隨車工具、停車楔;貨廂重量為:復合板結構1215kg,瓦楞板結構1050kg;材質/厚度:復合板結構廂體:底板材質為Q235,厚度3mm,側板為外冷扎鋼板+中間阻燃泡沫+內純鋁板,厚度42mm;瓦楞板結構廂體:底板材質為Q235,厚度3mm,側板為冷扎鋼板,厚度1.2mm。

【底盤技術參數】

底盤型號

EQ1045SJ3CDFWXP 二類   東風汽車股份有限公司

燃料種類

柴油

排放標準

GB17691-2018國Ⅵ

發動機型號

發動機生產企業

排量(ml)

功率(Kw)

YCY24140-60

D20TCIF1

CA4DB1-11E6

CA4DB1-13E6

Q23-115E60

D20TCIF11

廣西玉柴機器股份有限公司

昆明云內動力股份有限公司

中國第一汽車集團有限公司

中國第一汽車集團有限公司

安徽全柴動力股份有限公司

昆明云內動力股份有限公司

2360

1999

2207

2207

2300

1999

103

93

81

95

85

93
